3-34 TS 2plus 8.0 | Längstransport

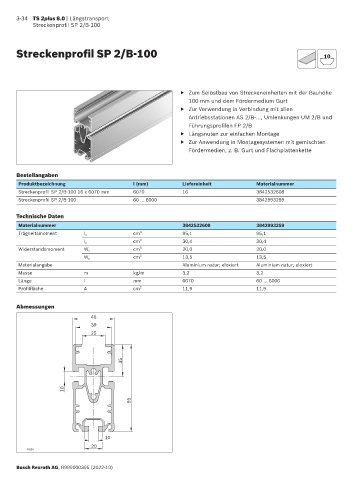

Streckenprofil SP 2/B-100
Streckenprofil SP 2/B-100 10
▶ Zum Selbstbau von Streckeneinheiten mit der Bauhöhe
100 mm und dem Fördermedium Gurt
▶ Zur Verwendung in Verbindung mit allen
Antriebsstationen AS 2/B-..., Umlenkungen UM 2/B und
Führungsprofilen FP 2/B
▶ Längsnuten zur einfachen Montage
▶ Zur Anwendung in Montagesystemen mit gemischten
Fördermedien, z. B. Gurt und Flachplattenkette
Bestellangaben
Produktbezeichnung l (mm) Liefereinheit Materialnummer
Streckenprofil SP 2/B-100 16 x 6070 mm 6070 16 3842532608
Streckenprofil SP 2/B-100 60 … 6000 3842993259
Technische Daten
Materialnummer 3842532608 3842993259
Trägheitsmoment l x cm 4 95,1 95,1
cm 4 30,4 30,4
l y
Widerstandsmoment W x cm 3 20,0 20,0
cm 3 13,5 13,5
W y
Materialangabe Aluminium natur; eloxiert Aluminium natur; eloxiert
Masse m kg/m 3,2 3,2
Länge l mm 6070 60 … 6000
Profilfläche A cm 2 11,9 11,9
Abmessungen
45
39
25
35
10
95
10
20
40250
