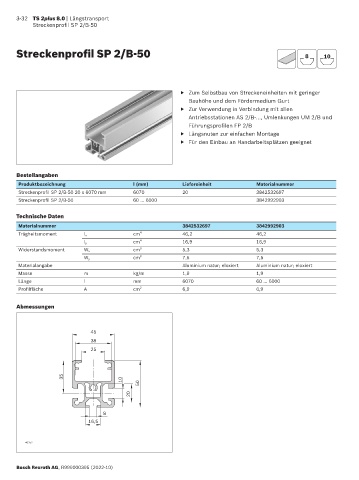

3-32 TS 2plus 8.0 | Längstransport
Streckenprofil SP 2/B-50

Streckenprofil SP 2/B-50 8 10

▶ Zum Selbstbau von Streckeneinheiten mit geringer
Bauhöhe und dem Fördermedium Gurt
▶ Zur Verwendung in Verbindung mit allen
Antriebsstationen AS 2/B-..., Umlenkungen UM 2/B und
Führungsprofilen FP 2/B
▶ Längsnuten zur einfachen Montage
▶ Für den Einbau an Handarbeitsplätzen geeignet

Bestellangaben
Produktbezeichnung l (mm) Liefereinheit Materialnummer
Streckenprofil SP 2/B-50 20 x 6070 mm 6070 20 3842532697
Streckenprofil SP 2/B-50 60 … 6000 3842992903

Technische Daten
Materialnummer 3842532697 3842992903
Trägheitsmoment l x cm 4 46,2 46,2
cm 4 16,9 16,9
l y
Widerstandsmoment W x cm 3 5,3 5,3
cm 3 7,5 7,5
W y
Materialangabe Aluminium natur; eloxiert Aluminium natur; eloxiert
Masse m kg/m 1,9 1,9
Länge l mm 6070 60 … 6000
Profilfläche A cm 2 6,9 6,9

Abmessungen

45
38
25

35
10
50
20

8
16,5

40252

Bosch Rexroth AG, R999000395 (2022-10)
