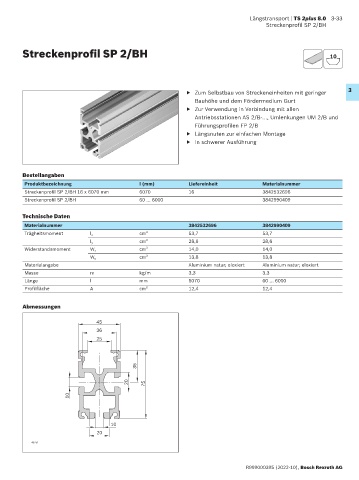

Page 125 - TS2plus_8

Längstransport | TS 2plus 8.0 3-33
Streckenprofil SP 2/BH

Streckenprofil SP 2/BH 10

▶ Zum Selbstbau von Streckeneinheiten mit geringer 3
Bauhöhe und dem Fördermedium Gurt
▶ Zur Verwendung in Verbindung mit allen
Antriebsstationen AS 2/B-..., Umlenkungen UM 2/B und
Führungsprofilen FP 2/B
▶ Längsnuten zur einfachen Montage
▶ In schwerer Ausführung

Bestellangaben
Produktbezeichnung l (mm) Liefereinheit Materialnummer
Streckenprofil SP 2/BH 16 x 6070 mm 6070 16 3842532696
Streckenprofil SP 2/BH 60 … 6000 3842990409

Technische Daten
Materialnummer 3842532696 3842990409
Trägheitsmoment l x cm 4 53,7 53,7
cm 4 28,6 28,6
l y
Widerstandsmoment W x cm 3 14,0 14,0
cm 3 13,8 13,8
W y
Materialangabe Aluminium natur; eloxiert Aluminium natur; eloxiert
Masse m kg/m 3,3 3,3
Länge l mm 6070 60 … 6000
Profilfläche A cm 2 12,4 12,4

Abmessungen

45
36
25

35

20 75

10

10
20
40251

R999000395 (2022-10), Bosch Rexroth AG
