Längstransport | TS 2plus 8.0 3-31

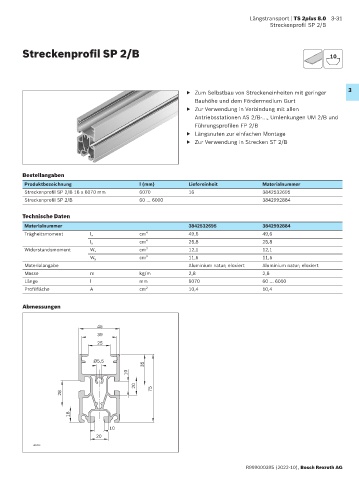

Streckenprofil SP 2/B
Streckenprofil SP 2/B 10
▶ Zum Selbstbau von Streckeneinheiten mit geringer 3
Bauhöhe und dem Fördermedium Gurt
▶ Zur Verwendung in Verbindung mit allen
Antriebsstationen AS 2/B-..., Umlenkungen UM 2/B und
Führungsprofilen FP 2/B
▶ Längsnuten zur einfachen Montage
▶ Zur Verwendung in Strecken ST 2/B
Bestellangaben
Produktbezeichnung l (mm) Liefereinheit Materialnummer
Streckenprofil SP 2/B 16 x 6070 mm 6070 16 3842532695
Streckenprofil SP 2/B 60 … 6000 3842992884
Technische Daten
Materialnummer 3842532695 3842992884
Trägheitsmoment l x cm 4 49,6 49,6
cm 4 25,8 25,8
l y
Widerstandsmoment W x cm 3 12,1 12,1
cm 3 11,5 11,5
W y
Materialangabe Aluminium natur; eloxiert Aluminium natur; eloxiert
Masse m kg/m 2,8 2,8
Länge l mm 6070 60 … 6000
Profilfläche A cm 2 10,4 10,4
Abmessungen
45
39
25
Ø5,5
35
10
20 75
28
18
10
20
40253
