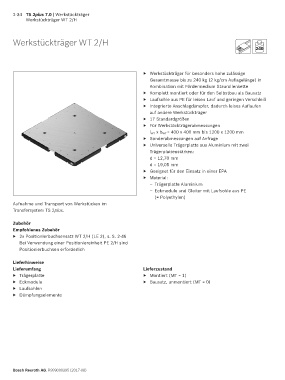

2-34 TS 2plus 7.0 | Werkstückträger
Werkstückträger WT 2/H
Werkstückträger WT 2/H
240
▶ Werkstückträger für besonders hohe zulässige
Gesamtmasse bis zu 240 kg (2 kg/cm Auflagelänge) in
Kombination mit Fördermedium Staurollenkette
▶ Komplett montiert oder für den Selbstbau als Bausatz
▶ Laufsohle aus PE für leisen Lauf und geringen Verschleiß
▶ Integrierte Anschlagdämpfer, dadurch leises Auflaufen
auf andere Werkstückträger
▶ 17 Standardgrößen
▶ Für Werkstückträgerabmessungen
l WT x b WT = 400 x 400 mm bis 1200 x 1200 mm
▶ Sonderabmessungen auf Anfrage
▶ Universelle Trägerplatte aus Aluminium mit zwei
Trägerplattenstärken:
d = 12,70 mm
d = 19,05 mm
▶ Geeignet für den Einsatz in einer EPA
▶ Material:
– Trägerplatte Aluminium
– Eckmodule und Gleiter mit Laufsohle aus PE
(= Polyethylen)
Aufnahme und Transport von Werkstücken im
Transfersystem TS 2plus.
Zubehör
Empfohlenes Zubehör
▶ 2x Positionierbuchsensatz WT 2/H (LE 2), s. S. 2-46
Bei Verwendung einer Positioniereinheit PE 2/H sind
Positionierbuchsen erforderlich
Lieferhinweise
Lieferumfang Lieferzustand
▶ Trägerplatte ▶ Montiert (MT = 1)
▶ Eckmodule ▶ Bausatz, unmontiert (MT = 0)
▶ Laufsohlen
▶ Dämpfungselemente
Bosch Rexroth AG, R999000395 (2017-08)
