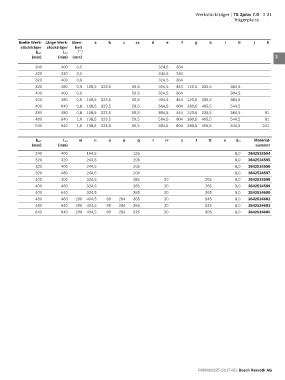

Werkstückträger | TS 2plus 7.0   2-31
                                                                                                   Trägerplatte




         Breite Werk-  Länge Werk-  Eben-  a  b      c    cc    d      e     f     g    h      i     ii    j     k  1
          stückträger   stückträger  heit

                b WT       l WT
              (mm)       (mm)  (mm)                                                                                 2
                240        400   0,5                               324,5   364                                      3
                320        320   0,5                               244,5   284
                320        400   0,6                               324,5   364                                      4
                320        480   0,6  108,5  323,5      59,5       404,5   444  120,5  335,5     384,5
                400        400   0,6                    59,5       324,5   364                   304,5
                400        480   0,6  108,5  323,5      59,5       404,5   444  120,5  335,5     384,5              5
                400        640   0,8  108,5  323,5      59,5       564,5   604  280,5  495,5     544,5
                480        480   0,8  108,5  323,5      59,5       404,5   444  120,5  335,5     384,5          81  6
                480        640   1,0  108,5  323,5      59,5       564,5   604  280,5  495,5     544,5          81
                640        640   1,0  108,5  323,5      59,5       564,5   604  280,5  495,5     544,5         241  7

                                                                                                                    8
                                  m     n     o     p     q      r    rr     s     t    tt     u           Material-
                b WT       l WT                                                                     d Pl
              (mm)       (mm)                                                                               nummer
                                                                                                                    9
                240        400       164,5               125                                       8,0   3842524594
                320        320       244,5               205                                       8,0   3842524595
                320        400       244,5               205                                       8,0   3842524596  10
                320        480       244,5               205                                       8,0   3842524597
                400        400       324,5               285          20               265         8,0   3842524598  11
                400        480       324,5               285          20               265         8,0   3842524599
                400        640       324,5               285          20               265         8,0   3842524600  12
                480        480   296  404,5   69   284   365          20               345         8,0   3842524602
                480        640   296  404,5   69   284   365          20               345         8,0   3842524603  13
                640        640   296  404,5   69   284   525          20               505         8,0   3842524605
                                                                                                                    14

                                                                                                                    15


                                                                                                                    16

                                                                                                                    17


                                                                                                                    18

                                                                                                                    19


                                                                                                                    20

                                                                                                                    21


                                                                                                                    22

                                                                                                                    23


                                                                                                                    24



                                                                                    R999000395 (2017-08), Bosch Rexroth AG
