P. 62

2-36 TS 2plus 7.0 | Werkstückträger

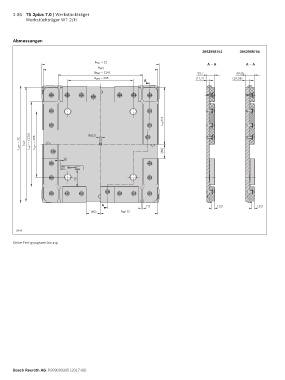

            Werkstückträger WT 2/H




      Abmessungen

                                                                                       3842998751     3842998755

                                         b WT  + 12
                                                                                        A – A           A – A
                                          b WT
                                        (b WT  – 124)                               32,7            39,05
                                        b WT  – 205                                (12,7)         (19,05)
                                                             A







                                                                     L W T/2




         L WT  + 12  L WT   L WT  – (124)  L WT  – 205  (M12)
                                                                     (60)

                            10



                                 70





                                           A                  7,5                           (12)            (12)
                                       (60)         b W T/2



     28915  28915

      Keine Fertigungszeichnung































      Bosch Rexroth AG, R999000395 (2017-08)
