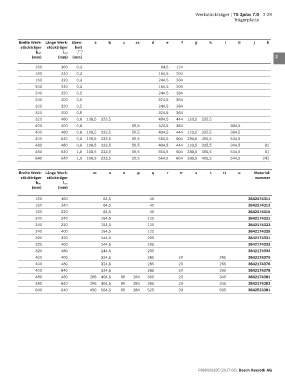

Werkstückträger | TS 2plus 7.0 2-29
Trägerplatte

Breite Werk- Länge Werk- Eben- a b c cc d e f g h i ii j k 1
stückträger stückträger heit

b WT l WT
(mm) (mm) (mm) 2
160 160 0,3 84,5 124 3
160 240 0,3 164,5 204
160 320 0,3 244,5 284 4
240 240 0,3 164,5 204
240 320 0,5 244,5 284
240 400 0,5 324,5 364 5
320 320 0,5 244,5 284
320 400 0,6 324,5 364 6
320 480 0,6 108,5 323,5 404,5 444 120,5 335,5
400 400 0,6 59,5 324,5 364 304,5 7
400 480 0,6 108,5 323,5 59,5 404,5 444 120,5 335,5 384,5
400 640 0,8 108,5 323,5 59,5 564,5 604 280,5 495,5 544,5 8
480 480 0,8 108,5 323,5 59,5 404,5 444 120,5 335,5 384,5 81
480 640 1,0 108,5 323,5 59,5 564,5 604 280,5 495,5 544,5 81 9
640 640 1,0 108,5 323,5 59,5 564,5 604 280,5 495,5 544,5 241
10
Breite Werk- Länge Werk- m n o p q r rr s t tt u Material-
stückträger stückträger nummer 11
b WT l WT
(mm) (mm)
12
160 160 84,5 45 3842174311
160 240 84,5 45 3842174313 13
160 320 84,5 45 3842174315
240 240 164,5 125 3842174321 14
240 320 164,5 125 3842174323
240 400 164,5 125 3842174325 15
320 320 244,5 205 3842174331
320 400 244,5 205 3842174333 16
320 480 244,5 205 3842174334
400 400 324,5 285 20 265 3842174375 17
400 480 324,5 285 20 265 3842174376
400 640 324,5 285 20 265 3842174378 18
480 480 296 404,5 69 284 365 20 345 3842174381
480 640 296 404,5 69 284 365 20 345 3842174383 19
640 640 456 564,5 69 284 525 20 505 3842523381
20

21

22

23

24

R999000395 (2017-08), Bosch Rexroth AG
