Page 64 - TS2Plus7.0
P. 64
2-38 TS 2plus 7.0 | Werkstückträger

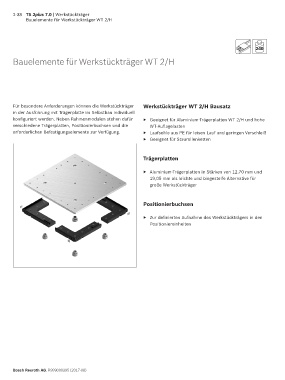

Bauelemente für Werkstückträger WT 2/H
240
Bauelemente für Werkstückträger WT 2/H
Für besondere Anforderungen können die Werkstückträger Werkstückträger WT 2/H Bausatz
in der Ausführung mit Trägerplatte im Selbstbau individuell
konfiguriert werden. Neben Rahmenmodulen stehen dafür ▶ Geeignet für Aluminium-Trägerplatten WT 2/H und hohe
verschiedene Trägerplatten, Positionierbuchsen und die WT-Auflagelasten
erforderlichen Befestigungselemente zur Verfügung. ▶ Laufsohle aus PE für leisen Lauf und geringen Verschleiß
▶ Geeignet für Staurollenketten
Trägerplatten
▶ Aluminium-Trägerplatten in Stärken von 12,70 mm und
19,05 mm als leichte und biegesteife Alternative für
große Werkstückträger
Positionierbuchsen
▶ Zur definierten Aufnahme des Werkstückträgers in den
Positioniereinheiten
Bosch Rexroth AG, R999000395 (2017-08)
