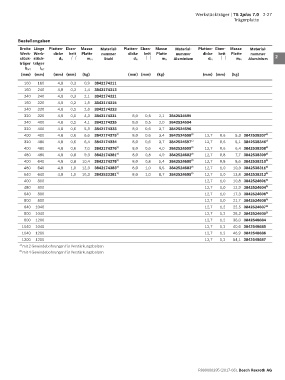

Werkstückträger | TS 2plus 7.0   2-27
                                                                                                   Trägerplatte




        Bestellangaben
                                                                                                                    1
         Breite  Länge  Platten- Eben-  Masse   Material-  Platten- Eben-  Masse   Material-  Platten- Eben-  Masse   Material-
         Werk- Werk-   dicke  heit  Platte  nummer     dicke  heit  Platte  nummer    dicke  heit  Platte  nummer
         stück- stück-    d Pl       m Pl   Stahl        d Pl        m Pl  Aluminium    d Pl        m Pl  Aluminium  2
         träger träger
           b WT   l WT                                                                                              3
          (mm)  (mm)   (mm) (mm)   (kg)                (mm) (mm)   (kg)               (mm) (mm)   (kg)
           160   160     4,8  0,3   0,9  3842174311                                                                 4
           160   240     4,8  0,3   1,4  3842174313
           240   240     4,8  0,3   2,1  3842174321                                                                 5
           160   320     4,8  0,3   1,8  3842174315
           240   320     4,8  0,5   2,8  3842174323                                                                 6
           320   320     4,8  0,5   4,3  3842174331     8,0   0,5  2,1  3842524595
           240   400     4,8  0,5   4,1  3842174325     8,0   0,5  2,0  3842524594                                  7
           320   400     4,8  0,6   5,3  3842174333     8,0   0,6  3,7  3842524596
           400   400     4,8  0,6   6,6  3842174375 2)  8,0   0,6  3,4  3842524598 2)  12,7  0,6   5,3 3842538307 2)  8
           320   480     4,8   0,6  6,4  3842174334     8,0   0,6  3,7  3842524597 1)  12,7  0,6   5,1 3842538346 1)
           400   480     4,8   0,6  7,0  3842174376 2)  8,0   0,6  4,0  3842524599 2)  12,7  0,6   6,4 3842538308 2)  9
           480   480     4,8   0,8  9,3  3842174381 2)  8,0   0,8  4,9  3842524602 2)  12,7  0,8   7,7 3842538309 2)
           400   640     4,8   0,8  10,4  3842174378 2)  8,0  0,8  5,4  3842524600 2)  12,7  0,8   8,6 3842538310 2)  10
           480   640     4,8   1,0  12,3  3842174383 2)  8,0  1,0  6,5  3842524603 2)  12,7  1,0  10,3 3842538311 2)
           640   640     4,8   1,0  16,3  3842523381 2)  8,0  1,0  8,7  3842524605 2)  12,7  1,0  13,8 3842538312 2)  11
           400   800                                                                   12,7  1,0  10,8 3842524601 2)
           480   800                                                                   12,7  1,0  12,9 3842524604 2)  12
           640   800                                                                   12,7  1,0  17,3 3842524606 2)
           800   800                                                                   12,7  1,0  21,7 3842524608 2)
           640  1040                                                                   12,7  1,2  22,5 3842524607 2)  13
           800  1040                                                                   12,7  1,2  28,2 3842524609 2)  14
           800  1200                                                                   12,7  1,2  36,0 3842548684
          1040  1040                                                                   12,7  1,2  40,6 3842548685
          1040  1200                                                                   12,7  1,2  46,9 3842548686   15
          1200  1200                                                                   12,7  1,2  54,1 3842548687
         1)  mit 2 Gewindebohrungen für Verstärkungsbolzen                                                          16
         2)  mit 4 Gewindebohrungen für Verstärkungsbolzen
                                                                                                                    17


                                                                                                                    18

                                                                                                                    19


                                                                                                                    20

                                                                                                                    21


                                                                                                                    22

                                                                                                                    23


                                                                                                                    24



                                                                                    R999000395 (2017-08), Bosch Rexroth AG
