Quertransport | TS 2plus 7.0 5-67
Hub-Quereinheit HQ 2/U-H

Zylinderanordnung
1

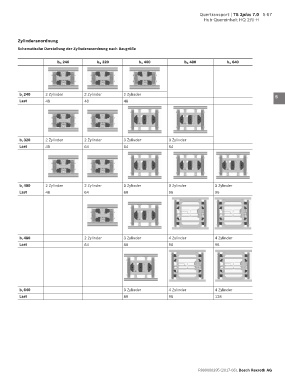

Schematische Darstellung der Zylinderanordnung nach Baugröße
2
b Q 240 b Q 320 b Q 400 b Q 480 b Q 640
3

4

b L 240 2 Zylinder 2 Zylinder 2 Zylinder 5
Last 48 48 48
6

7

8
b L 320 2 Zylinder 2 Zylinder 3 Zylinder 3 Zylinder
Last 48 64 64 64
9

10

11

b L 400 2 Zylinder 2 Zylinder 3 Zylinder 3 Zylinder 3 Zylinder
Last 48 64 80 96 96 12

13

14

15
b L 480 2 Zylinder 3 Zylinder 4 Zylinder 4 Zylinder
Last 64 80 96 96 16

17

18

19
b L 640 3 Zylinder 4 Zylinder 4 Zylinder
Last 80 96 128 20

21

22

23

24

R999000395 (2017-08), Bosch Rexroth AG
