5-70 TS 2plus 7.0 | Quertransport
Hub-Quereinheit HQ 2/U-H
Pneumatikpläne, BG 3, 4 Zylinder

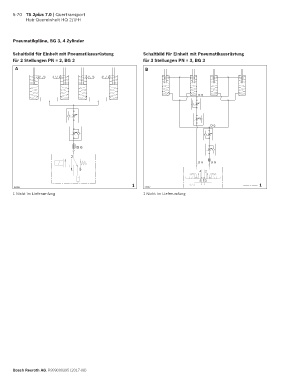

Schaltbild für Einheit mit Pneumatikausrüstung Schaltbild für Einheit mit Pneumatikausrüstung
für 2 Stellungen PN = 2, BG 3 für 3 Stellungen PN = 3, BG 3
A B
D 6
D 6
D 6
2
D 6 D 6
1 3
4 2
5 13
1 1
31559 31562
1 Nicht im Lieferumfang 1 Nicht im Lieferumfang
