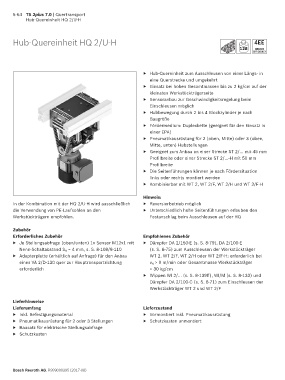

5-64 TS 2plus 7.0 | Quertransport
Hub-Quereinheit HQ 2/U-H

Hub-Quereinheit HQ 2/U-H
128

▶ Hub-Quereinheit zum Ausschleusen von einer Längs- in
eine Querstrecke und umgekehrt
▶ Einsatz bei hohen Gesamtmassen bis zu 2 kg/cm auf der
kleinsten Werkstückträgerseite
▶ Sensoranbau zur Geschwindigkeitsregelung beim
Einschleusen möglich
▶ Hubbewegung durch 2 bis 4 Blockzylinder je nach
Baugröße
▶ Fördermedium: Duplexkette (geeignet für den Einsatz in
einer EPA)
▶ Pneumatikausrüstung für 2 (oben, Mitte) oder 3 (oben,
Mitte, unten) Hubstellungen
▶ Geeignet zum Anbau an einer Strecke ST 2/… mit 45 mm
Profilbreite oder einer Strecke ST 2/…-H mit 50 mm
Profilbreite
▶ Die Seitenführungen können je nach Fördersituation
links oder rechts montiert werden
▶ Kombinierbar mit WT 2, WT 2/F, WT 2/H und WT 2/F-H

Hinweis:
In der Kombination mit der HQ 2/U-H wird ausschließlich ▶ Reversierbetrieb möglich
die Verwendung von PE-Laufsohlen an den ▶ Unterschiedlich hohe Seitenführungen erlauben den
Werkstückträgern empfohlen. Festanschlag beim Ausschleusen auf der HQ

Zubehör
Erforderliches Zubehör Empfohlenes Zubehör
▶ Je Stellungsabfrage (oben/unten) 1x Sensor M12x1 mit ▶ Dämpfer DA 2/150-E (s. S. 8-79), DA 2/100-E
Nenn-Schaltabstand S N = 4 mm, s. S. 8-108/8-110 (s. S. 8-75) zum Ausschleusen der Werkstückträger
▶ Adapterplatte (erhältlich auf Anfrage) für den Anbau WT 2, WT 2/F, WT 2/H oder WT 2/F-H; erforderlich bei
eines VA 2/D-130 quer zur Hauptransportrichtung v N > 9 m/min oder Gesamtmasse Werkstückträger
erforderlich > 30 kg/cm
▶ Wippen WI 2/... (s. S. 8-139ff), WI/M (s. S. 8-133) und
Dämpfer DA 2/100-C (s. S. 8-71) zum Einschleusen der
Werkstückträger WT 2 und WT 2/F

Lieferhinweise
Lieferumfang Lieferzustand
▶ Inkl. Befestigungsmaterial ▶ Vormontiert inkl. Pneumatikausrüstung
▶ Pneumatikausrüstung für 2 oder 3 Stellungen ▶ Schutzkasten unmontiert
▶ Bausatz für elektrische Stellungsabfrage
▶ Schutzkasten

Bosch Rexroth AG, R999000395 (2017-08)
