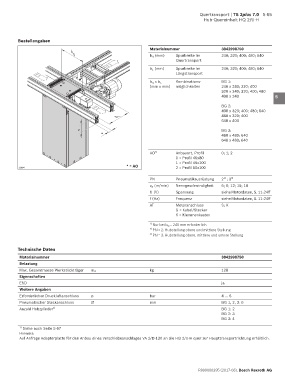

Quertransport | TS 2plus 7.0 5-65
Hub-Quereinheit HQ 2/U-H

Bestellangaben
1
Materialnummer 3842998750
b
Q b Q (mm) Spurbreite im 240; 320; 400; 480; 640 2
Quertransport
b L (mm) Spurbreite im 240; 320; 400; 480; 640 3
Längstransport
Kombinations- BG 1:
b Q x b L 4
(mm x mm) möglichkeiten 240 x 240; 320; 400
320 x 240; 320; 400; 480
400 x 240 5

BG 2:
400 x 320; 400; 480; 640 6
b L 480 x 320; 400
640 x 400
7
* BG 3:
* 480 x 480; 640 8
640 x 480; 640
9
1)
AO Anbauort, Profil 0; 1; 2
0 = Profil 45x80
1 = Profil 45x100 10
* = AO
22884 2 = Profil 50x100
3)
2)
PN Pneumatikausrüstung 2 ; 3 11
v N (m/min) Nenngeschwindigkeit 6; 9; 12; 15; 18
U (V) Spannung siehe Motordaten, S. 11-24ff 12
f (Hz) Frequenz siehe Motordaten, S. 11-24ff
AT Motoranschluss S; K 13
S = Kabel/Stecker
K = Klemmenkasten 14

1) Nur bei b Q = 240 mm erforderlich
2) PN = 2: Hubstellung obere und mittlere Stellung 15
3) PN = 3: Hubstellung obere, mittlere und untere Stellung
16
Technische Daten
Materialnummer 3842998750 17
Belastung
Max. Gesamtmasse Werkstückträger m G kg 128 18
Eigenschaften
ESD ja 19
Weitere Angaben
Erforderlicher Druckluftanschluss p bar 4 ... 6 20
Pneumatischer Steckanschluss Ø mm BG 1, 2, 3: 6
Anzahl Hubzylinder 1) BG 1: 2 21
BG 2: 3
BG 3: 4
22
1) Siehe auch Seite 5-67
Hinweis:
Auf Anfrage Adapterplatte für den Anbau eines Verschiebeanschlages VA 2/D-130 an die HQ 2/U-H quer zur Haupttransportrichtung erhältlich. 23

24

R999000395 (2017-08), Bosch Rexroth AG
