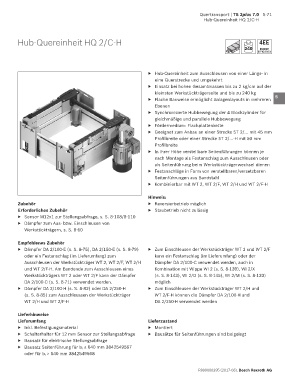

Hub-Quereinheit HQ 2/C-H

Hub-Quereinheit HQ 2/C-H 1
240
2

3
▶ Hub-Quereinheit zum Ausschleusen von einer Längs- in
eine Querstrecke und umgekehrt
▶ Einsatz bei hohen Gesamtmassen bis zu 2 kg/cm auf der 4
kleinsten Werkstückträgerseite und bis zu 240 kg
▶ Flache Bauweise ermöglicht Anlagenlayouts in mehreren 5
Ebenen
▶ Synchronisierte Hubbewegung der 4 Blockzylinder für 6
gleichmäßige und parallele Hubbewegung
▶ Fördermedium: Flachplattenkette 7
▶ Geeignet zum Anbau an einer Strecke ST 2/… mit 45 mm
Profilbreite oder einer Strecke ST 2/…-H mit 50 mm 8
Profilbreite
▶ In ihrer Höhe verstellbare Seitenführungen können je 9
nach Montage als Festanschlag zum Ausschleusen oder
als Seitenführung beim Werkstückträgerwechsel dienen 10
▶ Festanschläge in Form von verstellbaren/versetzbaren
Seitenführungen aus Bandstahl 11
▶ Kombinierbar mit WT 2, WT 2/F, WT 2/H und WT 2/F-H
12
Hinweis:
Zubehör ▶ Reversierbetrieb möglich 13
Erforderliches Zubehör ▶ Staubetrieb nicht zulässig
▶ Sensor M12x1 zur Stellungsabfrage, s. S. 8-108/8-110 14
▶ Dämpfer zum Aus- bzw. Einschleusen von
Werkstückträgern, s. S. 8-60 15

Empfohlenes Zubehör 16
▶ Dämpfer DA 2/100-E (s. S. 8-75), DA 2/150-E (s. S. 8-79) ▶ Zum Einschleusen der Werkstückträger WT 2 und WT 2/F
oder ein Festanschlag (im Lieferumfang) zum kann ein Festanschlag (im Lieferumfang) oder der 17
Ausschleusen der Werkstück träger WT 2, WT 2/F, WT 2/H Dämpfer DA 2/100-C verwendet werden, auch in
und WT 2/F-H. Am Bandende zum Ausschleusen eines Kombination mit Wippe WI 2 (s. S. 8-139), WI 2/X 18
Werkstückträgers WT 2 oder WT 2/F kann der Dämpfer (s. S. 8-143), WI 2/D (s. S. 8-145), WI 2/M (s. S. 8-133)
DA 2/100-C (s. S. 8-71) verwendet werden. möglich 19
▶ Dämpfer DA 2/100-H (s. S. 8-82) oder DA 2/250-H ▶ Zum Einschleusen der Werkstückträger WT 2/H und
(s. S. 8-85) zum Ausschleussen der Werkstückträger WT 2/F-H können die Dämpfer DA 2/100-H und 20
WT 2/H und WT 2/F-H DA 2/250-H verwendet werden
21
Lieferhinweise
Lieferumfang Lieferzustand 22
▶ Inkl. Befestigungsmaterial ▶ Montiert
▶ Schalterhalter für 12 mm Sensor zur Stellungsabfrage ▶ Bausätze für Seitenführungen sind beigelegt
▶ Bausatz für elektrische Stellungsabfrage 23
▶ Bausatz Seitenführung für b l ≤ 640 mm 3842549567
oder für b l > 640 mm 3842549568 24
