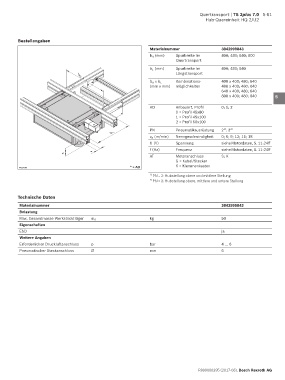

Quertransport | TS 2plus 7.0 5-61
Hub-Quereinheit HQ 2/U2

Bestellangaben
1
Materialnummer 3842999843
b Q (mm) Spurbreite im 400; 480; 640; 800 2
Quertransport
b L (mm) Spurbreite im 400; 480; 640 3
Längstransport
b Q
Kombinations- 400 x 400; 480; 640
b Q x b L 4
(mm x mm) möglichkeiten 480 x 400; 480; 640
640 x 400; 480; 640
800 x 400; 480; 640 5
AO Anbauort, Profil 0; 1; 2
0 = Profil 45x80 6
1 = Profil 45x100
2 = Profil 50x100 7
2)
PN Pneumatikausrüstung 2 ; 3
1)
b L
v N (m/min) Nenngeschwindigkeit 0; 6; 9; 12; 15; 18 8
U (V) Spannung siehe Motordaten, S. 11-24ff
f (Hz) Frequenz siehe Motordaten, S. 11-24ff 9
*
*
AT Motoranschluss S; K
S = Kabel/Stecker 10
00116588 * = AO K = Klemmenkasten
1) PN = 2: Hubstellung obere und mittlere Stellung 11
2) PN = 3: Hubstellung obere, mittlere und untere Stellung

12
Technische Daten
Materialnummer 3842999843 13
Belastung
Max. Gesamtmasse Werkstückträger m G kg 50 14
Eigenschaften
ESD ja 15
Weitere Angaben
Erforderlicher Druckluftanschluss p bar 4 ... 6 16
Pneumatischer Steckanschluss Ø mm 6
17

18

19

20

21

22

23

24
