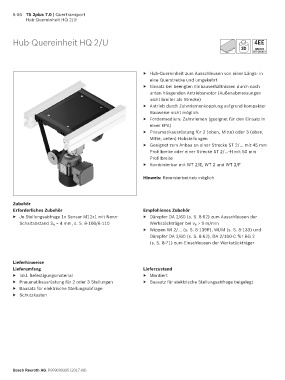

5-56 TS 2plus 7.0 | Quertransport
Hub-Quereinheit HQ 2/U

Hub-Quereinheit HQ 2/U
30

▶ Hub-Quereinheit zum Ausschleusen von einer Längs- in
eine Querstrecke und umgekehrt
▶ Einsatz bei beengten Einbauverhältnissen durch nach
unten hängenden Antriebsmotor (Außenabmessungen
nicht breiter als Strecke)
▶ Antrieb durch Zahnriemenkopplung aufgrund kompakter
Bauweise nicht möglich
▶ Fördermedium: Zahnriemen (geeignet für den Einsatz in
einer EPA)
▶ Pneumatikausrüstung für 2 (oben, Mitte) oder 3 (oben,
Mitte, unten) Hubstellungen
▶ Geeignet zum Anbau an einer Strecke ST 2/… mit 45 mm
Profilbreite oder einer Strecke ST 2/…-H mit 50 mm
Profilbreite
▶ Kombinierbar mit WT 2/E, WT 2 und WT 2/F

Hinweis: Reversierbetrieb möglich

Zubehör
Erforderliches Zubehör Empfohlenes Zubehör
▶ Je Stellungsabfrage 1x Sensor M12x1 mit Nenn- ▶ Dämpfer DA 2/60 (s. S. 8-62) zum Ausschleusen der
Schaltabstand S N = 4 mm, s. S. 8-108/8-110 Werkstückträger bei v N > 9 m/min
▶ Wippen WI 2/… (s. S. 8-139ff), WI/M (s. S. 8-133) und
Dämpfer DA 2/60 (s. S. 8-62), DA 2/100-C für BG 2
(s. S. 8-71) zum Einschleusen der Werkstückträger

Lieferhinweise
Lieferumfang Lieferzustand
▶ Inkl. Befestigungsmaterial ▶ Montiert
▶ Pneumatikausrüstung für 2 oder 3 Stellungen ▶ Bausatz für elektrische Stellungsabfrage beigelegt
▶ Bausatz für elektrische Stellungsabfrage
▶ Schutzkasten

Bosch Rexroth AG, R999000395 (2017-08)
