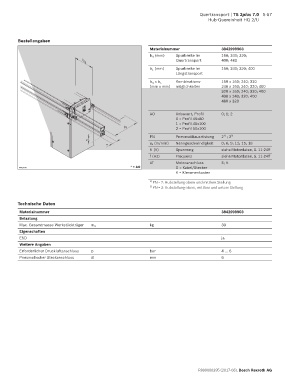

Quertransport | TS 2plus 7.0 5-57
Hub-Quereinheit HQ 2/U

Bestellangaben
1
Materialnummer 3842999903
b Q (mm) Spurbreite im 160; 240; 320; 2
Quertransport 400; 480
b Q
b L (mm) Spurbreite im 160; 240; 320; 400 3
Längstransport
Kombinations- 160 x 160; 240; 320
b Q x b L 4
(mm x mm) möglichkeiten 240 x 160; 240; 320; 400
320 x 160; 240; 320; 400
400 x 240; 320; 400 5
480 x 320
6
AO Anbauort, Profil 0; 1; 2
0 = Profil 45x80
1 = Profil 45x100 7
b L 2 = Profil 50x100
PN Pneumatikausrüstung 2 ; 3 8
1)
2)
*
v N (m/min) Nenngeschwindigkeit 0; 6; 9; 12; 15; 18
*
U (V) Spannung siehe Motordaten, S. 11-24ff 9
f (Hz) Frequenz siehe Motordaten, S. 11-24ff
AT Motoranschluss S; K 10
* = AO S = Kabel/Stecker
00016587
K = Klemmenkasten
11
1) PN = 2: Hubstellung obere und mittlere Stellung
2) PN = 3: Hubstellung obere, mittlere und untere Stellung
12
Technische Daten 13

Materialnummer 3842999903
Belastung 14
Max. Gesamtmasse Werkstückträger m G kg 30
Eigenschaften 15
ESD ja
Weitere Angaben 16
Erforderlicher Druckluftanschluss p bar 4 ... 6
Pneumatischer Steckanschluss Ø mm 6 17

18

19

20

21

22

23

24
