5-26 TS 2plus 7.0 | Quertransport

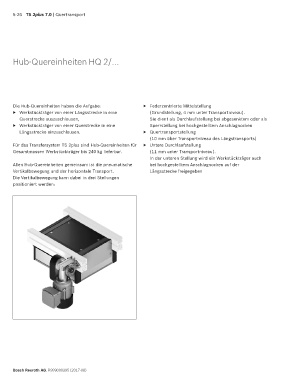

Hub-Quereinheiten HQ 2/…
Die Hub-Quereinheiten haben die Aufgabe: ▶ Federzentrierte Mittelstellung
▶ Werkstückträger von einer Längsstrecke in eine (Grundstellung, 4 mm unter Transportniveau).
Querstrecke auszuschleusen, Sie dient als Durchlaufstellung bei abgesenktem oder als
▶ Werkstückträger von einer Querstrecke in eine Sperrstellung bei hochgestelltem Anschlagnocken
Längsstrecke einzuschleusen. ▶ Quertransportstellung
(10 mm über Transportniveau des Längstransports)
Für das Transfersystem TS 2plus sind Hub-Quereinheiten für ▶ Untere Durchlaufstellung
Gesamtmassen Werkstückträger bis 240 kg lieferbar. (11 mm unter Transportniveau).
In der unteren Stellung wird ein Werkstückträger auch
Allen Hub-Quereinheiten gemeinsam ist die pneumatische bei hoch gestelltem Anschlagnocken auf der
Vertikalbewe gung und der horizontale Transport. Längsstrecke freigegeben
Die Vertikalbewegung kann dabei in drei Stellungen
positioniert werden:
Bosch Rexroth AG, R999000395 (2017-08)
