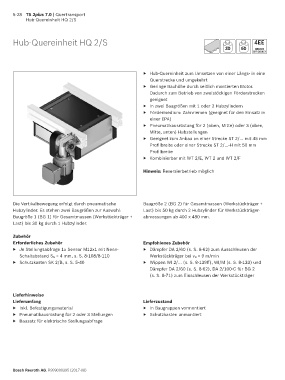

5-28 TS 2plus 7.0 | Quertransport
Hub-Quereinheit HQ 2/S
Hub-Quereinheit HQ 2/S
30 50
▶ Hub-Quereinheit zum Umsetzen von einer Längs- in eine
Querstrecke und umgekehrt
▶ Geringe Bauhöhe durch seitlich montierten Motor.
Dadurch zum Betrieb von zweistöckigen Förderstrecken
geeignet
▶ In zwei Baugrößen mit 1 oder 2 Hubzylindern
▶ Fördermedium: Zahnriemen (geeignet für den Einsatz in
einer EPA)
▶ Pneumatikausrüstung für 2 (oben, Mitte) oder 3 (oben,
Mitte, unten) Hubstellungen
▶ Geeignet zum Anbau an einer Strecke ST 2/… mit 45 mm
Profilbreite oder einer Strecke ST 2/…-H mit 50 mm
Profilbreite
▶ Kombinierbar mit WT 2/E, WT 2 und WT 2/F
Hinweis: Reversierbetrieb möglich
Die Vertikalbewegung erfolgt durch pneumatische Baugröße 2 (BG 2) für Gesamtmassen (Werkstückträger +
Hubzylinder. Es stehen zwei Baugrößen zur Auswahl: Last) bis 50 kg durch 2 Hubzylinder für Werkstückträger-
Baugröße 1 (BG 1) für Gesamtmassen (Werkstückträger + abmessungen ab 400 x 480 mm.
Last) bis 30 kg durch 1 Hubzylinder.
Zubehör
Erforderliches Zubehör Empfohlenes Zubehör
▶ Je Stellungsabfrage 1x Sensor M12x1 mit Nenn- ▶ Dämpfer DA 2/60 (s. S. 8-62) zum Ausschleusen der
Schaltabstand S N = 4 mm, s. S. 8-108/8-110 Werkstückträger bei v N > 9 m/min
▶ Schutzkasten SK 2/B, s. S. 5-40 ▶ Wippen WI 2/… (s. S. 8-139ff), WI/M (s. S. 8-133) und
Dämpfer DA 2/60 (s. S. 8-62), DA 2/100-C für BG 2
(s. S. 8-71) zum Einschleusen der Werkstückträger
Lieferhinweise
Lieferumfang Lieferzustand
▶ Inkl. Befestigungsmaterial ▶ In Baugruppen vormontiert
▶ Pneumatikausrüstung für 2 oder 3 Stellungen ▶ Schutzkasten unmontiert
▶ Bausatz für elektrische Stellungsabfrage
Bosch Rexroth AG, R999000395 (2017-08)
