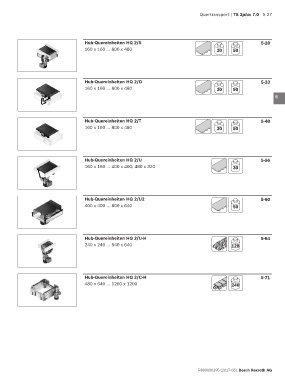

Quertransport | TS 2plus 7.0 5-27

Hub-Quereinheiten HQ 2/S 5-28 1
160 x 160 ... 800 x 480 30 50
2

3

Hub-Quereinheiten HQ 2/O 5-33 4
160 x 160 ... 800 x 480 30 50

5

6

Hub-Quereinheiten HQ 2/T 5-48 7
160 x 160 ... 800 x 480 30 50

8

9

Hub-Quereinheiten HQ 2/U 5-56
160 x 160 ... 400 x 400; 480 x 320 30 10

11

12
Hub-Quereinheiten HQ 2/U2 5-60
400 x 400 ... 800 x 640 50 13

14

15
Hub-Quereinheiten HQ 2/U-H 5-64
240 x 240 ... 640 x 640 128 16

17

18
Hub-Quereinheiten HQ 2/C-H 5-71
480 x 640 ... 1200 x 1200 240 19

20

21

22

23

24

R999000395 (2017-08), Bosch Rexroth AG
