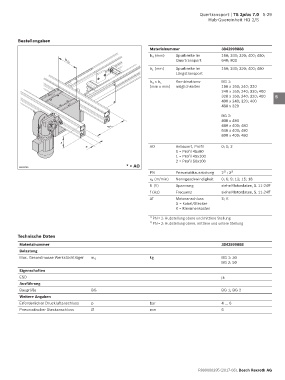

Quertransport | TS 2plus 7.0 5-29
Hub-Quereinheit HQ 2/S

Bestellangaben
1
Materialnummer 3842999888
b Q (mm) Spurbreite im 160; 240; 320; 400; 480; 2
Quertransport 640; 800
b Q
b L (mm) Spurbreite im 160; 240; 320; 400; 480 3
Längstransport
Kombinations- BG 1:
b Q x b L 4
(mm x mm) möglichkeiten 160 x 160; 240; 320
240 x 160; 240; 320; 400
320 x 160; 240; 320; 400 5
400 x 240; 320; 400
480 x 320
6
BG 2:
400 x 480
b L 480 x 400; 480 7
640 x 400; 480
800 x 400; 480 8
*
* AO Anbauort, Profil 0; 1; 2
0 = Profil 45x80 9
1 = Profil 45x100
2 = Profil 50x100
* = AO 10
00012789
PN Pneumatikausrüstung 2 ; 3 2)
1)
v N (m/min) Nenngeschwindigkeit 0; 6; 9; 12; 15; 18 11
U (V) Spannung siehe Motordaten, S. 11-24ff
f (Hz) Frequenz siehe Motordaten, S. 11-24ff 12
AT Motoranschluss S; K
S = Kabel/Stecker 13
K = Klemmenkasten
1) PN = 2: Hubstellung obere und mittlere Stellung 14
2) PN = 3: Hubstellung obere, mittlere und untere Stellung
15
Technische Daten
Materialnummer 3842999888 16
Belastung
Max. Gesamtmasse Werkstückträger m G kg BG 1: 30 17
BG 2: 50
Eigenschaften 18
ESD ja
Ausführung 19
Baugröße BG BG 1; BG 2
Weitere Angaben 20
Erforderlicher Druckluftanschluss p bar 4 ... 6
Pneumatischer Steckanschluss Ø mm 6 21

22

23

24

R999000395 (2017-08), Bosch Rexroth AG
