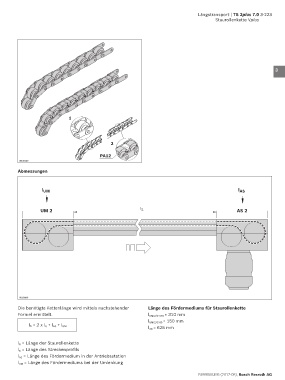

Längstransport | TS 2plus 7.0 3-223
Staurollenkette Vplus
1
2
3
4
5
6
1
7
8
2
9
PA12
00130140
10
Abmessungen
11
l UM l AS 12
13
UM 2 l S AS 2
14
15
16
17
18
19
00126838 20
Die benötigte Kettenlänge wird mittels nachstehender Länge des Fördermediums für Staurollenkette 21
Formel ermittelt. l UM 2/C-170 = 310 mm
00126838
l UM 2/C-60 = 150 mm
l R = 2 x l S + l AS + l UM l AS = 625 mm 22
23
l R = Länge der Staurollenkette
l S = Länge des Streckenprofils 24
l AS = Länge des Fördermedium in der Antriebsstation
l UM = Länge des Fördermediums bei der Umlenkung
