Längstransport | TS 2plus 7.0 3-95

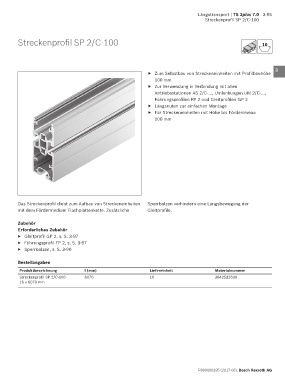

Streckenprofil SP 2/C-100

Streckenprofil SP 2/C-100 10 1

2

3
▶ Zum Selbstbau von Streckeneinheiten mit Profilbauhöhe
100 mm
▶ Zur Verwendung in Verbindung mit allen 4
Antriebsstationen AS 2/C-..., Umlenkungen UM 2/C-...,
Führungsprofilen FP 2 und Gleitprofilen GP 2 5
▶ Längsnuten zur einfachen Montage
▶ Für Streckeneinheiten mit Höhe bis Förderniveau 6
100 mm
7

8

9

10

11

12

Das Streckenprofil dient zum Aufbau von Streckeneinheiten Sperrbolzen verhindern eine Längsbewegung der 13
mit dem Fördermedium Flachplattenkette. Zusätzliche Gleitprofile.
14
Zubehör
Erforderliches Zubehör 15
▶ Gleitprofil GP 2, s. S. 3-97
▶ Führungsprofil FP 2, s. S. 3-97 16
▶ Sperrbolzen, s. S. 3-90
17
Bestellangaben
Produktbezeichnung l (mm) Liefereinheit Materialnummer 18
Streckenprofil SP 2/C-100 6070 16 3842532609
16 x 6070 mm 19

20

21

22

23

24

R999000395 (2017-08), Bosch Rexroth AG
