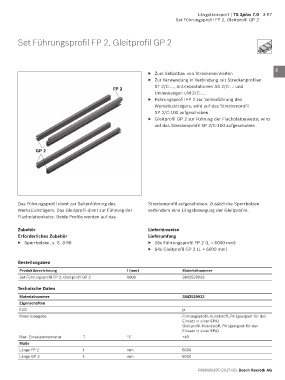

Längstransport | TS 2plus 7.0 3-97
Set Führungsprofil FP 2, Gleitprofil GP 2

Set Führungsprofil FP 2, Gleitprofil GP 2 1

2

3
▶ Zum Selbstbau von Streckeneinheiten
▶ Zur Verwendung in Verbindung mit Streckenprofilen 4
FP 2 ST 2/C-…, Antriebsstationen AS 2/C-… und
Umlenkungen UM 2/C-…
▶ Führungsprofil FP 2 zur Seitenführung des 5
Werkstückträgers; wird auf das Streckenprofil
SP 2/C-100 aufgeschoben 6
▶ Gleitprofil GP 2 zur Führung der Flachplattenkette; wird
auf das Streckenprofil SP 2/C-100 aufgeschoben 7

8

GP 2 9

10

11

12

Das Führungsprofil dient zur Seitenführung des Streckenprofil aufgeschoben. Zusätzliche Sperrbolzen 13
Werkstückträgers. Das Gleitprofil dient zur Führung der verhindern eine Längsbewegung der Gleitprofile.
Flachplattenkette. Beide Profile werden auf das 14

Zubehör Lieferhinweise 15
Erforderliches Zubehör Lieferumfang
▶ Sperrbolzen, s. S. 3-90 ▶ 16x Führungsprofil FP 2 (L = 6000 mm) 16
▶ 64x Gleitprofil GP 2 (L = 6000 mm)
17
Bestellangaben
Produktbezeichnung l (mm) Materialnummer 18
Set Führungsprofil FP 2, Gleitprofil GP 2 6000 3842529933
19
Technische Daten

Materialnummer 3842529933 20
Eigenschaften
ESD ja 21
Materialangabe Führungsprofil: Kunststoff; PA (geeignet für den
Einsatz in einer EPA)
Gleitprofil: Kunststoff; PA (geeignet für den 22
Einsatz in einer EPA)
Max. Einsatztemperatur T °C +40 23
Maße
Länge FP 2 l mm 6000 24
Länge GP 2 l mm 6000

R999000395 (2017-08), Bosch Rexroth AG
