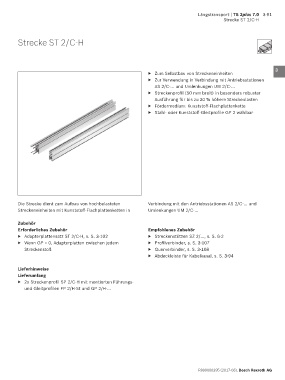

Längstransport | TS 2plus 7.0   3-91
                                                                                              Strecke ST 2/C-H




        Strecke ST 2/C-H                                                                                            1


                                                                                                                    2

                                                                                                                    3
                                                               ▶   Zum Selbstbau von Streckeneinheiten
                                                               ▶   Zur Verwendung in Verbindung mit Antriebsstationen   4
                                                                  AS 2/C-... und Umlenkungen UM 2/C-...
                                                               ▶   Streckenprofil (50 mm breit) in besonders robuster
                                                                  Ausführung für bis zu 30 % höhere Streckenlasten  5
                                                               ▶   Fördermedium: Kunststoff-Flachplattenkette
                                                               ▶   Stahl- oder Kunststoff-Gleitprofile GP 2 wählbar  6

                                                                                                                    7


                                                                                                                    8

                                                                                                                    9


                                                                                                                    10

                                                                                                                    11


                                                                                                                    12

        Die Strecke dient zum Aufbau von hochbelasteten        Verbindung mit den Antriebsstationen AS 2/C-... und   13
        Streckeneinheiten mit Kunststoff-Flachplattenketten in   Umlenkungen UM 2/C-...
                                                                                                                    14
        Zubehör
        Erforderliches Zubehör                                 Empfohlenes Zubehör                                  15
        ▶   Adapterplattensatz ST 2/C-H, s. S. 3-102           ▶   Streckenstützen SZ 2/..., s. S. 6-2
        ▶   Wenn GP = 0, Adapterplatten zwischen jedem         ▶   Profilverbinder, s. S. 3-107                     16
           Streckenstoß                                        ▶   Querverbinder, s. S. 3-108
                                                               ▶   Abdeckleiste für Kabelkanal, s. S. 3-94          17

        Lieferhinweise                                                                                              18
        Lieferumfang
        ▶   2x Streckenprofil SP 2/C-H mit montierten Führungs-                                                     19
           und Gleitprofilen FP 2/H-St und GP 2/H-…

                                                                                                                    20

                                                                                                                    21


                                                                                                                    22

                                                                                                                    23


                                                                                                                    24



                                                                                    R999000395 (2017-08), Bosch Rexroth AG
