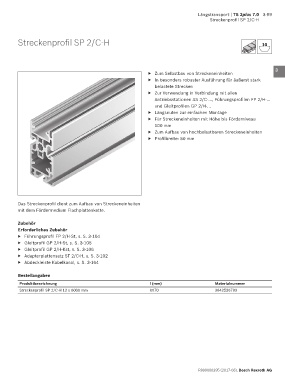

Längstransport | TS 2plus 7.0 3-99
Streckenprofil SP 2/C-H

Streckenprofil SP 2/C-H 10 1

2

3
▶ Zum Selbstbau von Streckeneinheiten
▶ In besonders robuster Ausführung für äußerst stark 4
belastete Strecken
▶ Zur Verwendung in Verbindung mit allen
Antriebsstationen AS 2/C-..., Führungsprofilen FP 2/H-... 5
und Gleitprofilen GP 2/H-...
▶ Längsnuten zur einfachen Montage 6
▶ Für Streckeneinheiten mit Höhe bis Förderniveau
100 mm 7
▶ Zum Aufbau von hochbelastbaren Streckeneinheiten
▶ Profilbreite: 50 mm 8

9

10

11

12

Das Streckenprofil dient zum Aufbau von Streckeneinheiten 13
mit dem Fördermedium Flachplattenkette.
14
Zubehör
Erforderliches Zubehör 15
▶ Führungsprofil FP 2/H-St, s. S. 3-104
▶ Gleitprofil GP 2/H-St, s. S. 3-105 16
▶ Gleitprofil GP 2/H-Kst, s. S. 3-106
▶ Adapterplattensatz ST 2/C-H, s. S. 3-102 17
▶ Abdeckleiste Kabelkanal, s. S. 3-164
18
Bestellangaben
Produktbezeichnung l (mm) Materialnummer 19
Streckenprofil SP 2/C-H 12 x 6000 mm 6070 3842536793
20

21

22

23

24

R999000395 (2017-08), Bosch Rexroth AG
