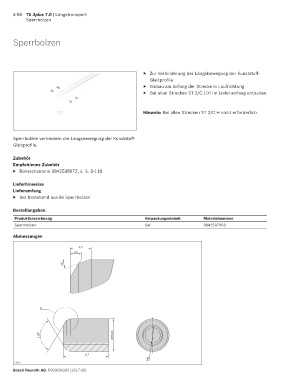

3-98 TS 2plus 7.0 | Längstransport
Sperrbolzen
Sperrbolzen
▶ Zur Verhinderung der Längsbewegung der Kunststoff-
Gleitprofile
▶ Einbau am Anfang der Strecke in Laufrichtung
▶ Bei allen Strecken ST 2/C-100 im Lieferumfang enthalten
Hinweis: Bei allen Strecken ST 2/C-H nicht erforderlich.
Sperrbolzen verhindern die Längsbewegung der Kunststoff-
Gleitprofile.
Zubehör
Empfohlenes Zubehör
▶ Bohrschablone 3842538972, s. S. 3-118
Lieferhinweise
Lieferumfang
▶ Set bestehend aus 8x Sperrbolzen
Bestellangaben
Produktbezeichnung Verpackungseinheit Materialnummer
Sperrbolzen Set 3842537353
Abmessungen
1,5
0,8
20°
A
118° Ø7h12
9,7
M4
27675
