3 842 540 431 (2016-03) TS 2pv 2.2 Bosch Rexroth AG 4–3

Streckenstützen

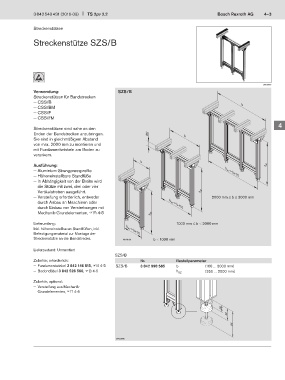

Streckenstütze SZS/B

00136157
Verwendung: SZS/B 1
Streckenstützen für Bandstrecken
— CSS/B b 2
— CSS/BM
— CSS/F 3
— CSS/FM
4
Streckenstützen sind nahe an den
Enden der Bandstrecken anzubringen. 80 b 5
Sie sind in gleichmäßigem Abstand
von max. 2000 mm zu montieren und 6
mit Fundamentwinkeln am Boden zu
verankern. 7
b
Ausführung: h sz 8
— Aluminium-Strangpressprofile b sz = b+15
— Höheneinstellbare Standfüße 9
— In Abhängigkeit von der Breite wird
die Stütze mit zwei, drei oder vier 10
Vertikalstreben ausgeführt. h sz
— Versteifung erforderlich, entweder b 2000 mm ≤ b ≤ 3000 mm 11
durch Anbau an Maschinen oder b sz = b+15
durch Einbau von Verstrebungen mit 12
Mechanik-Grundelementen,  4-5 h sz
13
Lieferumfang: 1000 mm ≤ b < 2000 mm
Inkl. höheneinstellbaren Standfüßen, inkl. b sz = b+15 14
Befestigungsmaterial zur Montage der
Streckenstütze an die Bandstrecke. 00136130 b < 1000 mm 15

Lieferzustand: Unmontiert 16
SZS/B
Zubehör, erforderlich: Nr. Bestellparameter 17
— Fundamentwinkel 3 842 146 815,  4-5 SZS/B 3 842 998 585 b (160 ... 3000 mm)
— Bodendübel 3 842 526 560,  4-5 h (250 ... 2000 mm)
SZ 18
Zubehör, optional: 19
— Versteifung aus Mechanik-
Grundelementen,  4-5
20

25
45

95

00126885
