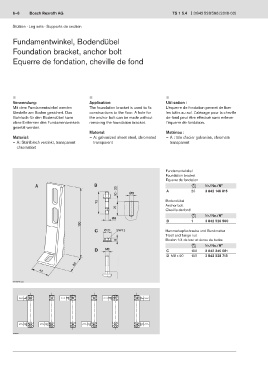

6–6 Bosch Rexroth AG TS 1 5.4 3 842 528 596 (2018-02)

Stützen · Leg sets · Supports de section

Fundamentwinkel, Bodendübel

Foundation bracket, anchor bolt

Equerre de fondation, cheville de fond

  
Verwendung: Application: Utilisation :
Mit dem Fundamentwinkel werden The foundation bracket is used to fix L’équerre de fondation permet de fixer
Gestelle am Boden gesichert. Das constructions to the floor. A hole for les bâtis au sol. L’alésage pour la cheville
Bohrloch für den Bodendübel kann the anchor bolt can be made without de fond peut être effectué sans enlever
ohne Entfernen des Fundamentwinkels removing the foundation bracket. l’équerre de fondation.
gesetzt werden.
Material: Matériau :
Material: – A: galvanized sheet steel, chromated – A : tôle d'acier galvanisé, chromaté
– A: Stahlblech verzinkt, transparent transparent transparent
chromatiert

Fundamentwinkel
Foundation bracket
Equerre de fondation
Nr./No./N°
A 20 3 842 146 815

Bodendübel
Anchor bolt
Cheville de fond
Nr./No./N°
B 1 3 842 526 560
Hammerkopfschraube und Bundmutter
T-bolt and flange nut
Boulon 1/4 de tour et écrou de butée
Nr./No./N°
C 100 3 842 345 081
D M8 x 20 100 3 842 528 715

00128693
