Stützen · Leg sets · Supports de section

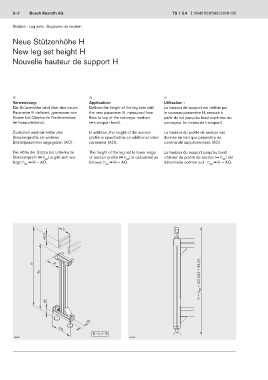

Neue Stützenhöhe H

New leg set height H

Nouvelle hauteur de support H

  
Verwendung: Application: Utilisation :
Die Stützenhöhe wird über den neuen Defines the height of the leg sets with La hauteur de support est définie par
Parameter H definiert, gemessen vom the new parameter H, measured from le nouveau paramètre H, mesuré à
Boden bis Oberkante Fördermedium floor to top of the conveyor medium partir du sol jusqu'au bord supérieur du
(= Tranportebene). (= transport level). convoyeur (= niveau de transport).

Zusätzlich wird die Höhe des In addition, the height of the section La hauteur du profilé de section est
Streckenprofils als weiterer profile is specified as an additional order donnée en tant que paramètre de
Bestellparameter angegeben (AO). parameter (AO). commande supplémentaire (AO).

Die Höhe der Stütze bis Unterkante The height of the leg set to lower edge La hauteur du support jusqu'au bord
Streckenprofil (= h ) ergibt sich wie of section profile (= h ) is calculated as inférieur du profilé de section (= h ) est
SZ
SZ
SZ
folgt: h = H ‒ AO. follows: h = H ‒ AO. déterminée comme suit : h = H ‒ AO.
SZ SZ SZ

b
62,5

H = h sz + AO (AO = 62,5)
H B
h sz

65

45

212
B = b + 15
30275 30276
