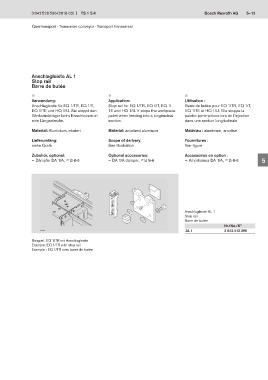

3 842 528 596 (2018-02) TS 1 5.4 Bosch Rexroth AG 5–13

Quertransport · Transverse conveyor · Transport transversal
Profile · Profiles · Profilés

Anschlagleiste AL 1
Stop rail
Barre de butée

  
Verwendung: Application: Utilisation : 1
Anschlagleiste für EQ 1/TR, EQ 1/T, Stop rail for EQ 1/TR, EQ 1/T, EQ 1/ Barre de butée pour EQ 1/TR, EQ 1/T,
EQ 1/TE und HQ 1/U. Sie stoppt den TE and HQ 1/U. It stops the workpiece EQ 1/TE et HQ 1/U. Elle stoppe la
Werkstückträger beim Einschleusen in pallet when feeding into a longitudinal palette porte-pièces lors de l'injection 2
eine Längsstrecke. section. dans une section longitudinale.

Material: Aluminium, eloxiert Material: anodized aluminum Matériau : aluminium, anodisé 3
Lieferumfang: Scope of delivery: Fournitures :
siehe Grafik See illustration Voir figure 4
Zubehör, optional: Optional accessories: Accessoires en option :
– Dämpfer DA 1/A,  8-6 – DA 1/A damper,  8-6 – Amortisseur DA 1/A,  8-6 5

6

7

8
Anschlagleiste AL 1
Stop rail
Barre de butée 9
Nr./No./N°
AL 1 3 842 513 396
10
Beispiel: EQ 1/TR mit Anschlagleiste
Example: EQ 1/TR with stop rail
Exemple : EQ 1/TR avec barre de butée 11
