3 842 528 596 (2018-02) TS 1 5.4 Bosch Rexroth AG 1–15

Eigenschaften TS 1 · TS 1 features · Caractéristiques TS 1

  

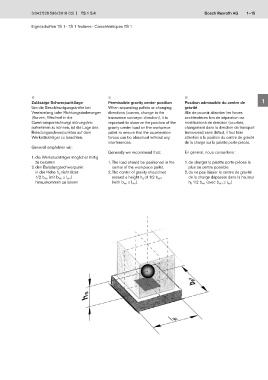

Zulässige Schwerpunktlage Permissible gravity center position Position admissible du centre de 1
Um die Beschleunigungskräfte bei When separating pallets or changing gravité
Vereinzelung oder Richtungsänderungen directions (curves, change in the Afin de pouvoir absorber les forces
(Kurven, Wechsel in die transverse conveyor direction), it is accélératrices lors de séparation ou 2
Quertransportrichtung) störungsfrei important to observe the position of the modifications de direction (courbes,
aufnehmen zu können, ist die Lage des gravity center load on the workpiece changement dans la direction de transport
Beladungsschwerpunktes auf dem pallet to ensure that the acceleration transversal) sans défaut, il faut faire 3
Werkstückträger zu beachten. forces can be absorbed without any attention à la position du centre de gravité
interferences. de la charge sur la palette porte-pièces.
Generell empfehlen wir: 4
Generally we recommend that: En général, nous conseillons :
1. die Werkstückträger möglichst mittig
zu belasten 1. The load should be positioned in the 1. de charger la palette porte-pièces le 5
2. den Beladungsschwerpunkt center of the workpiece pallet. plus au centre possible
in der Höhe h nicht über 2. The center of gravity should not 2. de ne pas laisser le centre de gravité
S
≤ l WT ) de la charge dépasser dans la hauteur 6
S
1/2 b WT (mit b WT exceed a height h of 1/2 b WT
hinauskommen zu lassen (with b WT ≤ l WT ). h 1/2 b WT (avec b WT ≤ l WT )
