3 842 528 596 (2018-02) TS 1 5.4 Bosch Rexroth AG 8–17

Transportsteuerung · Transportation control · Commande de transport

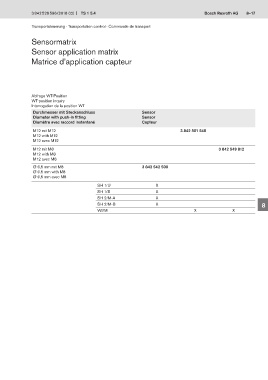

Sensormatrix

Sensor application matrix

Matrice d’application capteur

Abfrage WT-Position
WT-position inquiry 1
Interrogation de la position WT
Durchmesser mit Steckanschluss Sensor
Diameter with push-in fitting Sensor 2
Diamètre avec raccord instantané Capteur

M12 mit M12 3 842 501 548 3
M12 with M12
M12 avec M12
4
M12 mit M8 3 842 549 812
M12 with M8
M12 avec M8 5

Ø 6,5 mm mit M8 3 842 542 500
Ø 6.5 mm with M8
Ø 6,5 mm avec M8 6

SH 1/U X
SH 1/S X 7
SH 2/M-A X
SH 2/M-B X 8
WI/M X X
