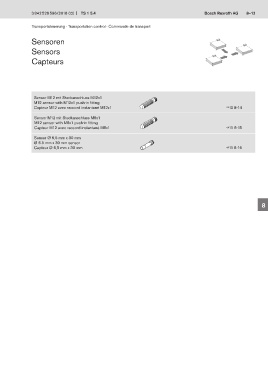

3 842 528 596 (2018-02) TS 1 5.4 Bosch Rexroth AG 8–13

Transportsteuerung · Transportation control · Commande de transport

Sensoren

Sensors

Capteurs

Sensor M12 mit Steckanschluss M12x1
M12 sensor with M12x1 push-in fitting 1
Capteur M12 avec raccord instantané M12x1  8-14

Sensor M12 mit Steckanschluss M8x1 2
M12 sensor with M8x1 push-in fitting
Capteur M12 avec raccord instantané M8x1  8-15
3
Sensor Ø 6,5 mm x 30 mm
Ø 6.5 mm x 30 mm sensor
Capteur Ø 6,5 mm x 30 mm  8-16 4
