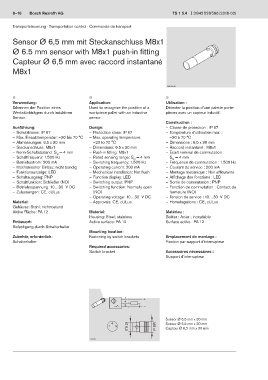

Page 112 - TS1_5.4

8–16 Bosch Rexroth AG TS 1 5.4 3 842 528 596 (2018-02)

Transportsteuerung · Transportation control · Commande de transport

Sensor Ø 6,5 mm mit Steckanschluss M8x1

Ø 6.5 mm sensor with M8x1 push-in fitting

Capteur Ø 6,5 mm avec raccord instantané
M8x1

  
Verwendung: Application: Utilisation :
Erkennen der Position eines Used to recognize the position of a Détecter la position d‘une palette porte-
Werkstückträgers durch induktiven workpiece pallet with an inductive pièces avec un capteur inductif.
Sensor. sensor.
Construction :
Ausführung: Design: – Classe de protection : IP 67
– Schutzklasse: IP 67 – Protection class: IP 67 – Température d‘utilisation max. :
– Max. Einsatztemperatur: –20 bis 70 °C – Max. operating temperature: –20 à 70 °C
– Abmessungen: 6,5 x 30 mm –20 to 70 °C – Dimensions : 6,5 x 30 mm
– Steckanschluss: M8x1 – Dimensions: 6.5 x 30 mm – Raccord instantané : M8x1
– Nenn-Schaltabstand: S = 4 mm – Push-in fitting: M8x1 – Écart nominal de commutation :
N
– Schaltfrequenz: 1.500 Hz – Rated sensing range: S = 4 mm S = 4 mm
N
N
– Betriebsstrom: 200 mA – Switching frequency: 1.500 Hz – Fréquence de commutation : 1.500 Hz
– Mechanischer Einbau: nicht bündig – Operating current: 200 mA – Courant de service : 200 mA
– Funktionsanzeige: LED – Mechanical installation: Not flush – Montage mécanique : Non affleurante
– Schaltausgang: PNP – Function display: LED – Affichage des fonctions : LED
– Schaltfunktion: Schließer (NO) – Switching output: PNP – Sortie de commutation : PNP
– Betriebsspannung: 10…30 V DC – Switching function: Normally open – Fonction de commutation : Contact de
– Zulassungen: CE, cULus (NO) fermeture (NO)
– Operating voltage: 10…30 V DC – Tension de service : 10…30 V DC
Material: – Approvals: CE, cULus – Homologations : CE, cULus
Gehäuse: Stahl; nichtrostend
Aktive Fläche: PA 12 Material: Matériau :
Housing: Steel; stainless Boîtier : Acier ; inoxydable
Einbauort: Active surface: PA 12 Surface active : PA 12
Befestigung durch Schalterhalter
Mounting location:
Zubehör, erforderlich: Fastening by switch brackets Emplacement de montage :
Schalterhalter Fixation par support d'interrupteur
Required accessories:
Switch bracket Accessoires nécessaires :
Support d’interrupteur

1 +
4
3 –

Sensor Ø 6,5 mm x 30 mm
4 Sensor Ø 6.5 mm x 30 mm
1 3 Ø 6,5
Capteur Ø 6,5 mm x 30 mm
Nr./No./N°
M8 x1

30338 3 842 542 500
