8–14 Bosch Rexroth AG TS 1 5.4 3 842 528 596 (2018-02)

Transportsteuerung · Transportation control · Commande de transport

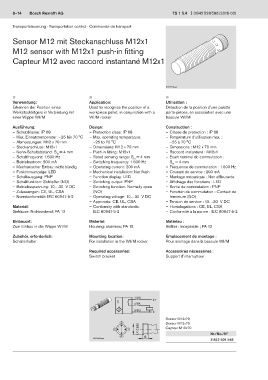

Sensor M12 mit Steckanschluss M12x1

M12 sensor with M12x1 push-in fitting

Capteur M12 avec raccord instantané M12x1

00125216.eps
  
Verwendung: Application: Utilisation :
Erkennen der Position eines Used to recognize the position of a Détection de la position d’une palette
Werkstückträgers in Verbindung mit workpiece pallet, in conjunction with a porte-pièces, en association avec une
einer Wippe WI/M WI/M rocker bascule WI/M
Ausführung: Design: Construction :
– Schutzklasse: IP 68 – Protection class: IP 68 – Classe de protection : IP 68
– Max. Einsatztemperatur: –25 bis 70 °C – Max. operating temperature: – Température d‘utilisation max. :
– Abmessungen: M12 x 70 mm –25 to 70 °C –25 à 70 °C
– Steckanschluss: M12x1 – Dimensions: M12 x 70 mm – Dimensions : M12 x 70 mm
– Nenn-Schaltabstand: S = 4 mm – Push-in fitting: M12x1 – Raccord instantané : M12x1
N
– Schaltfrequenz: 1.500 Hz – Rated sensing range: S = 4 mm – Écart nominal de commutation :
N
– Betriebsstrom: 200 mA – Switching frequency: 1.500 Hz S = 4 mm
N
– Mechanischer Einbau: nicht bündig – Operating current: 200 mA – Fréquence de commutation : 1.500 Hz
– Funktionsanzeige: LED – Mechanical installation: Not flush – Courant de service : 200 mA
– Schaltausgang: PNP – Function display: LED – Montage mécanique : Non affleurante
– Schaltfunktion: Schließer (NO) – Switching output: PNP – Affichage des fonctions : LED
– Betriebsspannung: 10…30 V DC – Switching function: Normally open – Sortie de commutation : PNP
– Zulassungen: CE, UL, CSA (NO) – Fonction de commutation : Contact de
– Normkonformität: IEC 60947-5-2 – Operating voltage: 10…30 V DC fermeture (NO)
– Approvals: CE, UL, CSA – Tension de service : 10…30 V DC
Material: – Conformity with standards: – Homologations : CE, UL, CSA
Gehäuse: Nichtrostend; PA 12 IEC 60947-5-2 – Conformité à la norme : IEC 60947-5-2

Einbauort: Material: Matériau :
Zum Einbau in die Wippe WI/M Housing: stainless; PA 12 Boîtier : Inoxydable ; PA 12

Zubehör, erforderlich: Mounting location: Emplacement de montage :
Schalterhalter For installation in the WI/M rocker Pour montage dans la bascule WI/M

Required accessories: Accessoires nécessaires :
Switch bracket Support d’interrupteur

E2
1/BN
I 4/BK L+
3/BU L-

Sensor M12x70
2 Sensor M12x70
Capteur M12x70
3 1 M12 x1
Nr./No./N°
4 6
00127928.eps 3 842 501 548
