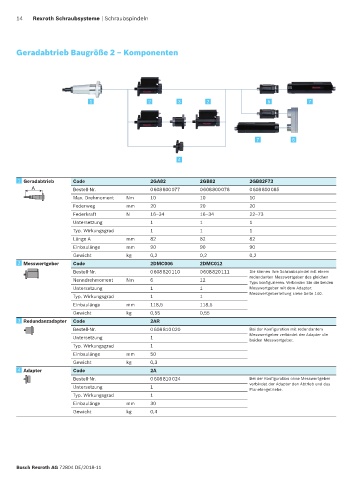

14 Rexroth Schraubsysteme | Schraubspindeln

Geradabtrieb Baugröße 2 – Komponenten

1 2 3 2 5 7

7 6

4

1 1 Geradabtrieb Code 2GA82 2GB82 2GB82F73
Bestell-Nr. 0 608 800 077 0 608 800 078 0 608 800 085
Max. Drehmoment Nm 10 10 10
Federweg mm 20 20 20
Federkraft N 16–34 16–34 22–73
Untersetzung 1 1 1
Typ. Wirkungsgrad 1 1 1
Länge A mm 82 82 82
Einbaulänge mm 90 90 90
Gewicht kg 0,2 0,2 0,2
2 2 Messwertgeber Code 2DMC006 2DMC012
Bestell-Nr. 0 608 820 110 0 608 820 111 Sie können Ihre Schraubspindel mit einem
redundanten Messwertgeber des gleichen
Nenndrehmoment Nm 6 12 Typs konfigurieren. Verbinden Sie die beiden
Untersetzung 1 1 Messwertgeber mit dem Adapter.
Typ. Wirkungsgrad 1 1 Messwertgeberleitung siehe Seite 140.
Einbaulänge mm 118,5 118,5
Gewicht kg 0,55 0,55
3 3 Redundanzadapter Code 2AR
Bestell-Nr. 0 608 810 020 Bei der Konfiguration mit redundantem
Untersetzung 1 Messwertgeber verbindet der Adapter die
beiden Messwertgeber.
Typ. Wirkungsgrad 1
Einbaulänge mm 50
Gewicht kg 0,3
4 4 Adapter Code 2A
Bestell-Nr. 0 608 810 024 Bei der Konfiguration ohne Messwertgeber
verbindet der Adapter den Abtrieb und das
Untersetzung 1 Planetengetriebe.
Typ. Wirkungsgrad 1
Einbaulänge mm 30
Gewicht kg 0,4

Bosch Rexroth AG 72804 DE/2018-11
