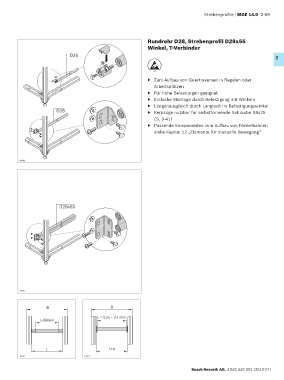

Strebenprofile | MGE 14.0 2-69
Rundrohr D28, Strebenprofil D28x55
Winkel, T-Verbinder
D28 2
ESD
▶ Zum Aufbau von Quertraversen in Regalen oder
Arbeitsplätzen
▶ Für hohe Belastungen geeignet
▶ Einfache Montage durch Befestigung mit Winkeln
▶ Längenausgleich durch Langloch im Befestigungswinkel
D28 ▶ Kernzüge nutzbar für selbstformende Schraube S8x25
(S. 3-41)
▶ Passende Komponenten zum Aufbau von Förderbahnen
siehe Kapitel 12 „Elemente für manuelle Bewegung“
19593
D28x55
19597
B B
L = L TR – 21 mm
L-68mm
L L TR
19591 19592
