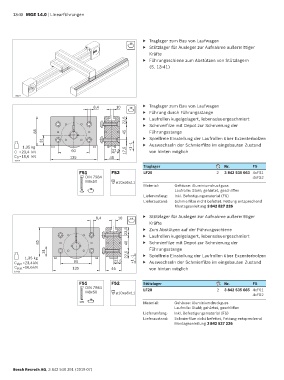

Page 384 - MGE 14.0
P. 384
13-40 MGE 14.0 | Linearführungen
▶ Traglager zum Bau von Laufwagen
10
▶ Stützlager für Ausleger zur Aufnahme außermittiger
Kräfte
▶ Führungsschiene zum Abstützen von Stützlagern
(S. 13-41)
19877
8,4 10 10 ▶ Traglager zum Bau von Laufwagen
▶ Führung durch Führungsstange
22,5 ▶ Laufrollen kugelgelagert, lebensdauergeschmiert
Schmierfilze mit Depot zur Schmierung der
▶
85 45 Führungsstange
▶ Spielfreie Einstellung der Laufrollen über Exzenterbolzen
31
1,35 kg -1 +1 ▶ Auswechseln der Schmierfilze im eingebauten Zustand
C =23,4 kN 90 22,5 17,5 von hinten möglich
C 0 =16,6 kN 135 45
19717
Traglager Nr. FS
FS1 FS2 LF20 2 3 842 535 663 4xFS1
DIN 7984 4xFS2
M8x50 ø10xø5x11
Material: Gehäuse: Aluminiumdruckguss
10 Laufrolle: Stahl; gehärtet, geschliffen
Lieferumfang: Inkl. Befestigungsmaterial (FS)
Lieferzustand: Schmierfilze nicht befettet, Fettung entsprechend
Montageanleitung 3 842 527 226
8,4 10 10 ▶ Stützlager für Ausleger zur Aufnahme außermittiger
Kräfte
22,5 ▶ Zum Abstützen auf der Führungsschiene
▶
Laufrollen kugelgelagert, lebensdauergeschmiert
85 45 ▶ Schmierfilze mit Depot zur Schmierung der
Führungsstange
31
1,35 kg 22,5 -1 ▶ Spielfreie Einstellung der Laufrollen über Exzenterbolzen
C dyn =23,4 kN 90 22,5 +1 ▶ Auswechseln der Schmierfilze im eingebauten Zustand
C stat =16,6 kN 135 45 von hinten möglich
19735
FS1 FS2 Stützlager Nr. FS
DIN 7984 LF20 2 3 842 535 665 4xFS1
M8x50 ø10xø5x11 4xFS2
10
Material: Gehäuse: Aluminiumdruckguss
Laufrolle: Stahl; gehärtet, geschliffen
Lieferumfang: Inkl. Befestigungsmaterial (FS)
Lieferzustand: Schmierfilze nicht befettet, Fettung entsprechend
Montageanleitung 3 842 527 226
Bosch Rexroth AG, 3 842 540 391 (2019-07)
