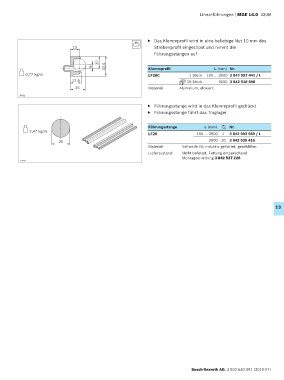

Linearführungen | MGE 14.0 13-39

▶ Das Klemmprofil wird in eine beliebige Nut 10 mm des
10
15 Strebenprofil eingeclipst und nimmt die
Führungsstangen auf

20
6 32,5 Klemmprofil L (mm) Nr.
0,77 kg/m LF20C 1 Stück 150 … 3000 3 842 992 441 / L
17,5 20 Stück 3000 3 842 518 898
25 Material: Aluminium; eloxiert

19722
▶ Führungsstange wird in das Klemmprofil gedrückt
▶ Führungsstange führt das Traglager

Führungsstange L (mm) Nr.
2,47 kg/m
LF20 150 … 2900 1 3 842 993 969 / L
20 2900 20 3 842 539 416
Material: Vollwelle VA; induktiv gehärtet, geschliffen
Lieferzustand: Nicht befettet, Fettung entsprechend
Montageanleitung 3 842 527 226
19721

13

Bosch Rexroth AG, 3 842 540 391 (2019-07)
