13-38 MGE 14.0 | Linearführungen

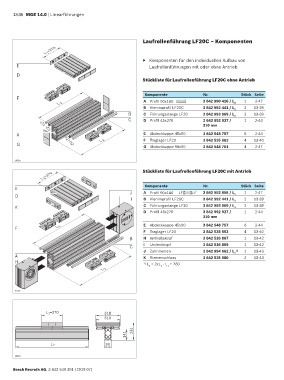

Laufrollenführung LF20C – Komponenten
L 1 =270

▶ Komponenten für den individuellen Aufbau von
E Laufrollenführungen mit oder ohne Antrieb

D
Stückliste für Laufrollenführung LF20C ohne Antrieb

Komponente Nr. Stück Seite
F A 3 842 990 416 / L 1 2-47
L 2 Profil 90x180 2
B Klemmprofil LF20C 3 842 992 441 / L 2 13-39
2
B C Führungsstange LF20 3 842 993 969 / L 2 2 13-39
C D Profil 45x270 3 842 992 927 / 1 2-44
310 mm
A E Abdeckkappe 45x90 3 842 548 757 6 2-44
L 2 F Traglager LF20 3 842 535 663 4 13-40
G G Abdeckkappe 90x90 3 842 548 761 4 2-47

19738
Stückliste für Laufrollenführung LF20C mit Antrieb
L 1 =270

Komponente Nr. Stück Seite
E
J A Profil 90x180 LF LF 3 842 992 898 / L 2 1 2-47
D
I B Klemmprofil LF20C 3 842 992 441 / L 2 2 13-39
K C Führungsstange LF20 3 842 993 969 / L 2 2 13-39
D Profil 45x270 3 842 992 927 / 1 2-44
310 mm
E Abdeckkappe 45x90 3 842 548 757 6 2-44
F L 2
F Traglager LF20 3 842 535 663 4 13-40
B H Antriebskopf 3 842 526 867 1 13-42
I Umlenkkopf 3 842 526 869 1 13-42
C
J Zahnriemen 3 842 994 662 / L 1) 1 13-43
3
A K Riemenschloss 3 842 535 680 2 13-43
H 1) L = 2xL - L + 780
L 2 3 2 1

19739

L 1 =270 318
310

231
141

L 2 90

19873
