Füße und Räder | MGE 14.0 6-11

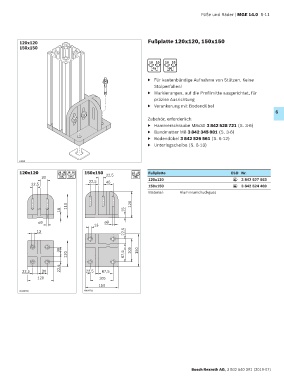

120x120 Fußplatte 120x120, 150x150
150x150

10 10 10 10
45 60

▶ Für kantenbündige Aufnahme von Stützen. Keine
Stolperfallen!
▶ Markierungen, auf die Profilmitte ausgerichtet, für
präzise Ausrichtung
▶ Verankerung mit Bodendübel
6
Zubehör, erforderlich:
▶ Hammerschraube M8x30 3 842 528 721 (S. 3-6)
▶ Bundmutter M8 3 842 345 081 (S. 3-6)
▶ Bodendübel 3 842 526 561 (S. 6-12)
▶ Unterlegscheibe (S. 6-13)

19929
120x120 10 10 10 10 150x150 10 10 Fußplatte ESD Nr.
30 45 60 22,5 45 120x120 3 842 527 553
22,5 45 ESD
22,5 150x150 3 842 524 469
ESD
Material: Aluminiumdruckguss

110 120
15 15

ø9 ø9
13
13 22,5

30 105 150
120 67,5

22,5
22,5 30 22,5 67,5
120 105
150
00109708 00109711
