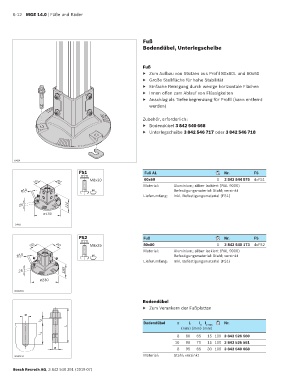

6-12 MGE 14.0 | Füße und Räder

Fuß
Bodendübel, Unterlegscheibe

Fuß
▶ Zum Aufbau von Stützen aus Profil 80x80L und 60x60
▶ Große Stellfläche für hohe Stabilität
▶ Einfache Reinigung durch wenige horizontale Flächen
▶ Innen offen zum Ablauf von Flüssigkeiten
▶ Anschlag als Tiefenbegrenzung für Profil (kann entfernt
werden)

Zubehör, erforderlich:
▶ Bodendübel 3 842 540 668
▶ Unterlegscheibe 3 842 546 717 oder 3 842 546 718

19629
FS1 Fuß AL Nr. FS

60 60 M8x20 60x60 1 3 842 544 875 4xFS1
Material: Aluminium; silber lackiert (RAL 9006)
10 Befestigungsmaterial: Stahl; verzinkt
Lieferumfang: Inkl. Befestigungsmaterial (FS1)
120

180
24911

FS2 Fuß Nr. FS
80 80 M8x25 80x80 1 3 842 540 173 4xFS2
Material: Aluminium; silber lackiert (RAL 9006)
ø10 10 Befestigungsmaterial: Stahl; verzinkt
Lieferumfang: Inkl. Befestigungsmaterial (FS1)
25 150
ø230

00132931
Bodendübel
▶ Zum Verankern der Fußplatten
ø
l 2 Bodendübel ø L l l Nr.
L 1 2 max
(mm) (mm) (mm)
l 1
8 80 65 15 100 3 842 526 560
10 90 70 15 100 3 842 526 561
ø 8 95 65 30 100 3 842 540 668
Material: Stahl; verzinkt
00109714

Bosch Rexroth AG, 3 842 540 391 (2019-07)
