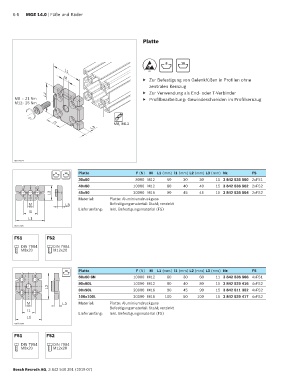

6-6 MGE 14.0 | Füße und Räder

Platte

8 10
L1 ESD
M
▶ Zur Befestigung von Gelenkfüßen in Profilen ohne
zentralen Kernzug
L2 ▶ Zur Verwendung als End- oder T-Verbinder
M8 : 21 Nm ▶ Profilbearbeitung: Gewindeschneiden im Profilkernzug
M12 25 Nm:

M8, M12
l1
L3

00117827

8 10 Platte F (N) M L1 (mm) l1 (mm) L2 (mm) L3 (mm) Nr. FS
30x60 8000 M12 60 30 30 11 3 842 536 560 2xFS1
40x80 10000 M12 80 40 40 15 3 842 536 562 2xFS2
L2 45x90 20000 M16 90 45 45 15 3 842 536 564 2xFS2
Material: Platte: Aluminiumdruckguss
M L3 Befestigungsmaterial: Stahl; verzinkt
Lieferumfang: Inkl. Befestigungsmaterial (FS)
l1
L1

00117826
FS1 FS2

DIN 7984 DIN 7984
M8x20 M12x20

10 Platte F (N) M L1 (mm) l1 (mm) L2 (mm) L3 (mm) Nr. FS
60x60 8N 10000 M12 60 30 60 11 3 842 536 566 4xFS1
80x80L 10000 M12 80 40 80 15 3 842 529 416 4xFS2
L2 90x90L 20000 M16 90 45 90 15 3 842 511 352 4xFS2

100x100L 20000 M16 100 50 100 15 3 842 529 417 4xFS2
M L3 Material: Platte: Aluminiumdruckguss
Befestigungsmaterial: Stahl; verzinkt
l1
Lieferumfang: Inkl. Befestigungsmaterial (FS)
L1
00117828

FS1 FS2
DIN 7984 DIN 7984
M8x20 M12x20

Bosch Rexroth AG, 3 842 540 391 (2019-07)
