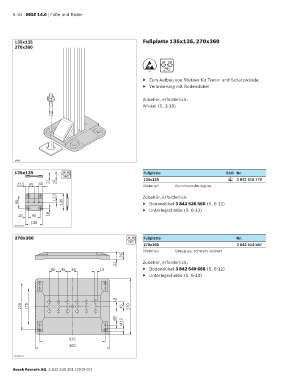

6-10 MGE 14.0 | Füße und Räder

135x135 Fußplatte 135x135, 270x360
270x360

10 10
45
ESD
▶ Zum Aufbau von Stützen für Trenn- und Schutzwände
▶ Verankerung mit Bodendübel

Zubehör, erforderlich:
Winkel (S. 3-18)

19628
135x135 10 10 Fußplatte ESD Nr.
45 135x135 3 842 516 175
22,5 45 30 11 15 Material: Aluminiumdruckguss ESD
12,5 Zubehör, erforderlich:
95 135 ▶ Bodendübel 3 842 526 560 (S. 6-12)
▶ Unterlegscheibe (S. 6-13)
20 95 10
135
00109706
270x360 10 10 Fußplatte Nr.
45
270x360 3 842 514 567
Material: Grauguss; schwarz lackiert
35
Zubehör, erforderlich:
21
45 45 45 13 ▶ Bodendübel 3 842 540 668 (S. 6-12)
▶ Unterlegscheibe (S. 6-13)

13
225 175 45 270

ø9
M12

315
360

00109707

Bosch Rexroth AG, 3 842 540 391 (2019-07)
