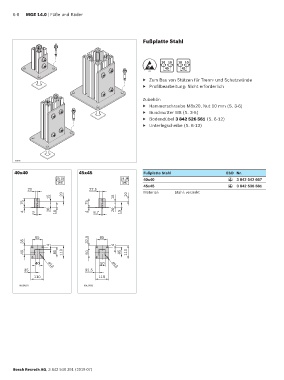

6-8 MGE 14.0 | Füße und Räder

Fußplatte Stahl

10 10 10 10
40 45
ESD
▶ Zum Bau von Stützen für Trenn- und Schutzwände
▶ Profilbearbeitung: Nicht erforderlich

Zubehör:
▶ Hammerschraube M8x20, Nut 10 mm (S. 3-6)
▶ Bundmutter M8 (S. 3-6)
▶ Bodendübel 3 842 526 561 (S. 6-12)
▶ Unterlegscheibe (S. 6-13)

19928
40x40 45x45 Fußplatte Stahl ESD Nr.
10 10 10 10 40x40 3 842 542 667
40 45 ESD
45x45 3 842 536 581
20 22,5 Material: Stahl; verzinkt ESD
15 20 15 20
75 75

4 9 20 15 4 8,7 20 15

85 85
35 32,5
4 4
40 85 110 50 85 110

40 ø13 50 ø13
35 32,5
110 110
00139153 00117832

Bosch Rexroth AG, 3 842 540 391 (2019-07)
