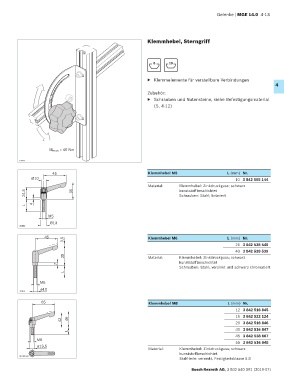

Page 179 - MGE 14.0

Gelenke | MGE 14.0 4-13

Klemmhebel, Sterngriff

8 10

▶ Klemmelemente für verstellbare Verbindungen
4
Zubehör:
▶ Schrauben und Nutensteine, siehe Befestigungsmaterial
(S. 4-12)

M max = 40 Nm

19142

45 Klemmhebel M5 L (mm) Nr.
Ø10 10 3 842 505 144
Material: Klemmhebel: Zinkdruckguss; schwarz
24,5 35 kunststoffbeschichtet
Schrauben: Stahl; brüniert

4
L
M5
Ø13
36852
65
45 Klemmhebel M6 L (mm) Nr.
3,5
25 3 842 528 540
42 46
40 3 842 528 539
35
L Material: Klemmhebel: Zinkdruckguss; schwarz
M8 7 kunststoffbeschichtet
ø13,5 Schrauben: Stahl; verzinkt und schwarz chromatiert
L
00109569
M6
ø10
20814
65 Klemmhebel M8 L (mm) Nr.
12 3 842 516 845
16 3 842 522 124
42 46 20 3 842 516 846
40 3 842 516 847
L
45 3 842 538 607
M8 55 3 842 516 848
ø13,5
Material: Klemmhebel: Zinkdruckguss; schwarz
kunststoffbeschichtet
00109569
Stahlteile: verzinkt, Festigkeitsklasse 5.8
