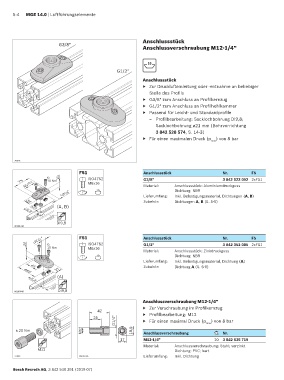

Page 184 - MGE 14.0

5-4 MGE 14.0 | Luftführungselemente

Anschlussstück
G3/8"
Anschlussverschraubung M12-1/4"

10
G1/2"
Anschlussstück
▶ Zur Drucklufteinleitung oder -entnahme an beliebiger
Stelle des Profils
▶ G3/8" zum Anschluss an Profilkernzug
▶ G1/2" zum Anschluss an Profilhohlkammer
▶ Passend für Leicht- und Standardprofile
– Profilbearbeitung: Sacklochbohrung DI9,8;
Sacklochbohrung ø21 mm (Bohrvorrichtung
3 842 528 574, S. 14-3)
▶ Für einen maximalen Druck (p max ) von 8 bar

20826
FS1 Anschlussstück Nr. FS
20 ISO4762 G3/8" 3 842 523 092 2xFS1
79 10 Nm M6x16
45 Material: Anschlussstück: Aluminiumdruckguss
G 3/ 8" 10 Lieferumfang: Dichtung: NBR
Inkl. Befestigungsmaterial, Dichtungen (A, B)
Zubehör: Dichtungen A, B (S. 5-6)
34
(A, B)
ø21
ø9,8
DI9,8
00109744
G 1/ 2” FS1 Anschlussstück Nr. FS
20 ISO4762 G1/2" 3 842 352 085 2xFS1
10 Nm
M6x16
Material: Anschlussstück: Zinkdruckguss
10 Dichtung: NBR
Lieferumfang: Inkl. Befestigungsmaterial, Dichtung (A)
Zubehör: Dichtung A (S. 5-6)
45
27
ø65
(A)
ø9,8
DI9,8
00109745
Anschlussverschraubung M12-1/4"
▶ Zur Verschraubung im Profilkernzug
42
25 ▶ Profilbearbeitung: M12
G1/4" ▶ Für einen maximal Druck (p max ) von 8 bar

20 Nm M12 18,5 Anschlussverschraubung Nr.
17 M12-1/4" 10 3 842 535 719
Material: Anschlussverschraubung: Stahl; verzinkt
M12 Dichtung: PVC; hart
Lieferumfang: Inkl. Dichtung
37099 00109746
