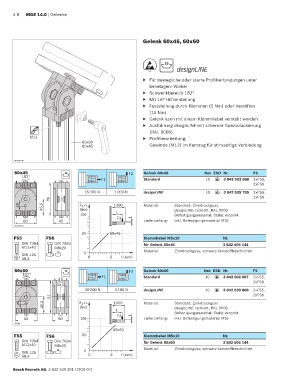

Page 174 - MGE 14.0

4-8 MGE 14.0 | Gelenke

Gelenk 60x45, 60x60

10
designLINE
ESD
▶ Für bewegliche oder starre Profilverbindungen unter
beliebigem Winkel
▶ Schwenkbereich 182°
▶ Mit 15°-Hilfseinteilung
▶ Feststellung durch Klemmen (5 Nm) oder Verstiften
(15 Nm)
▶ Gelenk kann mit einem Klemmhebel verstellt werden
▶ Ausführung designLINE mit silberner Speziallackierung
(RAL 9006)
M12 ▶ Profilbearbeitung:
60x60
60x45 Gewinde (M12) im Kernzug für stirnseitige Verbindung

00109548
60x45 10 F2 Gelenk 60x45 Nut ESD Nr. FS
182°
F1 Standard 10 ESD 3 842 502 688 2xFS5,
2xFS6
15 000 N 1 000 N designLINE 10 3 842 539 799 2xFS5,
ESD
2xFS6
91
ø8 45,5 F 3 x L 1000 Material: Standard: Zinkdruckguss
(Nm)
designLINE: lackiert, RAL 9006
100 L Befestigungsmaterial: Stahl; verzinkt
60 45 F3 f Lieferumfang: Inkl. Befestigungsmaterial (FS)
00109552
50 60x45
FS5 FS6 Klemm hebel M5x10 Nr.
DIN 7984 DIN 7984 für Gelenk 60x45 3 842 505 144
M12x40 M8x20
10 0 Material: Zinkdruckguss; schwarz kunstoffbeschichtet
DIN 125 0 5 f (mm)
A8,4
60x60 10 F2 Gelenk 60x60 Nut ESD Nr. FS
182°
F1 Standard 10 3 842 502 687 2xFS5,
ESD
2xFS6
20 000 N 1 100 N designLINE 10 3 842 539 800 2xFS5,
ESD
91 2xFS6
ø8 45,5 F 3 x L 1000 Material: Standard: Zinkdruckguss
(Nm)
L designLINE: lackiert, RAL 9006
Befestigungsmaterial: Stahl; verzinkt
F3 f
60 60 100 Lieferumfang: Inkl. Befestigungsmaterial (FS)
19141
60x60
FS5 FS6 50 Klemm hebel M5x10 Nr.
DIN 7984 DIN 7984 für Gelenk 60x60 3 842 505 144
M12x40 M8x20
10 0 Material: Zinkdruckguss; schwarz kunstoffbeschichtet
DIN 125 0 5 f (mm)
A8,4

Bosch Rexroth AG, 3 842 540 391 (2019-07)
